格力中央空調 B系列全直流變頻模塊式風冷冷(熱)水機組

一、產品介紹

1、產品概述

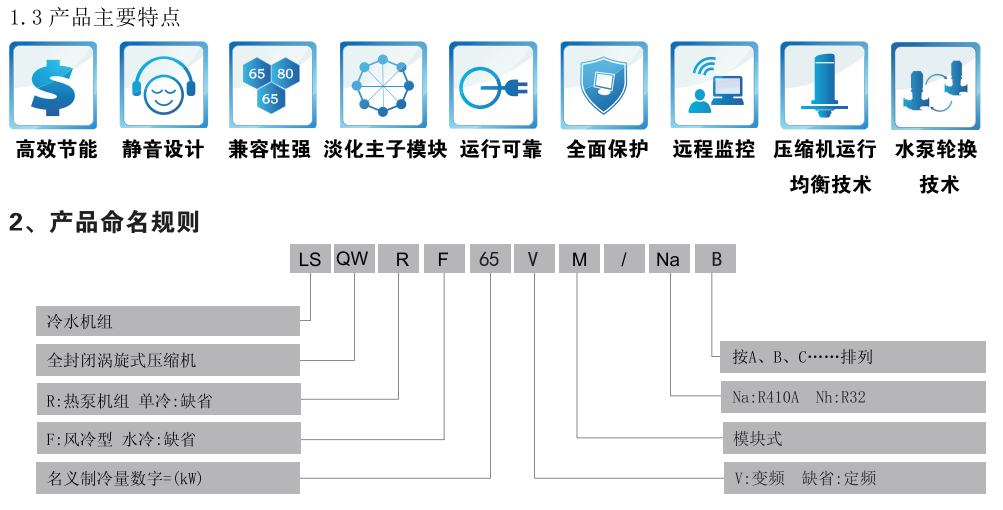

1.1 產品特點

B 系列全直流變頻模塊式風冷冷(熱)水機組采用全直流變頻技術，搭配殼管換熱器和翅片換熱技術，具有超高能效，運行范圍寬廣，廣泛運用于新建和改建的大小工業和民用建筑中央空調工程，如賓館，公寓，酒家，餐館，辦公大樓，購物商場，影劇院，體育館，醫院及廠房等各類建筑，尤其適用于對周圍環境有較高要求、不允許安裝鍋爐、不易安裝冷卻塔等特殊場合。

注：

1本機組執行標準:GB/T 18430.1-2007

2名義制冷測試工況:出水溫度 7C，流量為 0.172 m/(h·kw)，室外干球溫度 35C。

3名義制熱測試工況:出水溫度 45C，流量為 0.172m/(h·kw)，室外干球溫度 7C，濕球溫度6C。

4具體機組參數請以銘牌參數為準。

5直接啟動的壓縮機啟動電流< 8 倍額定電流。

6如有特殊要求可訂單生產，具體設計選型可咨詢當?shù)劁N售機構，我們將******程度滿足您的要求。

三、產品安裝

1、產品安裝注意事項

1.1 機組安裝基礎

◆安裝基礎應有專業設計人員根據現場情況進行設計。

◆機組的安裝基礎必須是水泥或鋼制結構，應能承受機器的運行重量，且該面必須水平。

◆機組安裝處應盡量免受火、易燃物、腐蝕性氣體或廢氣影響。

1.2 安裝位置與環境

為確保機組的正常運行和防止故障，安裝工作必須由具備一定制冷空調知識并有相當經驗的技師承擔，安裝前應仔細閱讀安裝說明書。

◆應位于室外有充足新風的地點，并考慮地基的承重

◆保證機組有足夠的空間，以利于進風和設備維護。

◆機組上方不能有遮擋物。

◆機組地面應預留排水地溝。

1.3 機組管路安裝

水系統管路連接時需要注意以下幾點:

◆注意殼管換熱器的進出水管標志，避免接管錯誤。

◆機組中冷凍水進出水管接頭應安裝柔性的接頭以減少振動。

◆在冷凍水進出水口處應安裝溫度計、壓力表及閘閥。

◆在水循環系統的高點或具體突出處安裝手動或自動放汽閥。

◆管路系統試壓完畢后，應在進出水管上敷設保溫層以減少熱損失，同時可以有效避免淋露現象。

◆水系統中不可避免有一定雜質等臟東西，這些雜質會造成殼管換熱器臟堵。在水路清洗時，須先將機組進行旁通，以免沖洗后的污水進入機組系統內。

◆在冬天環境溫度很低的情況下，夜間停機時期會使殼管蒸發器和管道內的水結冰而損壞設備和管道。為防止凍結，在機組停機時禁止切斷電源，否則將無法運行機組的防凍結保護功能。安全的方法是將水完全從管道內放掉并切斷電源，也可以在水系統內添加乙醇和丙醇混合物來防凍。

◆因乙二醇等防凍液對鍍鋅鋼管有腐蝕性，因此，要添加防凍液的空調冷凍水管道系統，不得使用鍍鋅鋼管，應采用無縫鋼管或焊管。

注意:絕不可使用鹽類混合物，以免腐蝕機組，損壞設備

1.4電氣安裝

◆所有電氣安裝務必由專業人士按當?shù)胤伞⒁?guī)章和相應的安裝使用說明書進行

◆機組必須可靠接地，符合 GB 50169 相關要求。

◆電源一定要使用規定的額定電壓及中央空調機組專用電源。

◆電源線應有可靠固定，以免接線端子受力。請不要用力拉動電源線

◆電源線線徑應足夠大，電源線和連接線損壞必須用專用的電纜線來更換

◆接地應可靠，應接在建筑物的專用接地裝置上，一定要請專業人員安裝

◆必須安裝可切斷整個系統電源的空氣開關和漏電開關。

◆空氣開關應同時具有磁脫扣和熱脫扣功能，以保證短路和過載都得到保護

◆現場接線時請以機身所貼線路圖為準。

1.5 機組防震及防噪聲

◆應采用橡膠減振墊、橡膠軟接頭等，以減低機組的噪音，減弱振動。

◆機組安裝位置應避免選在窗下和建筑物之間，以防噪聲污染，必要時采用隔音措施。

1.6 水質要求與清洗

在水系統管路經多次沖刷排污后，確認水質潔凈度符合要求。系統再次注水排空后開啟水泵。確認

水流量、出口壓力符合要求。

當冷凍水使用工業用水時很少會產生水垢，但使用井水或河水會產生較多的水垢和沙子等沉積物水垢和沙子在蒸發器中會減少水流量，導致凍結事故。因此，這些水在流入冷凍水系統前要經過過濾并用軟化水設備進行軟化。使用前應先分析水的 PH 值、導電率、氯離子濃度、硫離子濃度等。

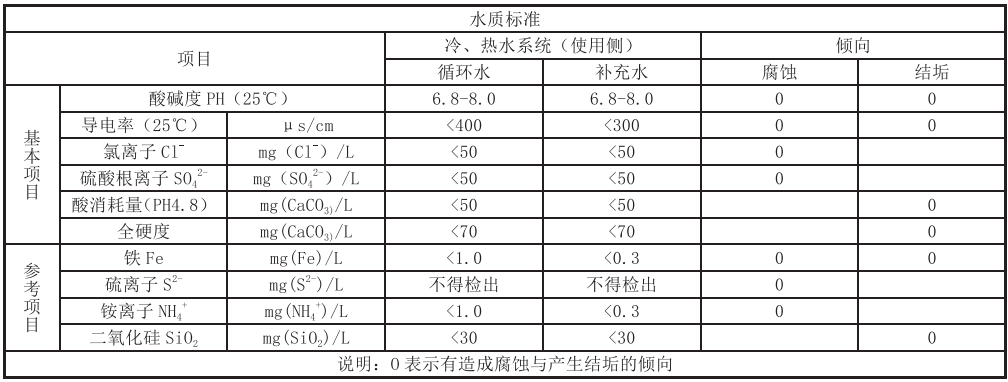

以下是機組要求的水質標準:

即使水質得到嚴格的控制，機組長期運行后，殼管換熱器傳熱表面仍然可能會沉積氧化鈣或其他礦物質，當這些礦物質在傳熱表面結垢較多時，會影響傳熱性能。可采用甲酸、檸檬酸、醋酸等有機酸清洗。

因此,必須定時清洗水路系統,并且6~12月清洗一次。清洗時可采用草酸、醋酸、甲酸等有機酸清洗但不能用含氯強酸來清洗，這樣可能會造成換熱器內銅管腐蝕，進而導致水和冷媒串通，清洗時可參照如下方法進行:

◆準備工具及物料說明

環保安全清洗除垢劑若干包，或同類水系統清洗藥水。

◆操作方法:

第一步:按系統水容積和結垢量估算除垢劑用量 (一般購買除垢劑的使用中已注明)

第二步:將環保安全清洗劑或同類水系統藥水放入補水水箱，隨補水系統灌進冷卻水系統

第三步:隔 10 分鐘后點動水泵 (只開水泵)，讓除垢劑加快擴散和溶解水中;

第四步:完成以上操作后，按以下步驟操作:

1)水泵連續運行 1~2小時(期間可正常使用設備，不會造成停機) ;

2)運行1~2小時后，置換清洗液，以金屬防銹劑進行防銹處理。將殼管內和系統內水全部放完查看放水水質，如果水質渾濁，即說明清洗效果比較理想:

3)打開機組殼管進出水口，檢查管路中結垢是否已經清除，如果殼管內部管壁上還附有水垢，請重新單獨清洗殼管(需專業人員進行清洗)，清洗后的殼管重新用清水清洗，如果殼管底部還有泥沙、水垢等雜質，則將清洗后的水從接水管側倒入殼管，清洗，并把清洗后的雜質和水通過殼管排污口排出

4) 恢復水系統，放完后加滿清水，然后再運行 1~2 小時;

5) 停機排去廢液如系統不能停機，可邊補清水邊排污，將系統廢液全部置換干凈(至排污水清澈透明、PH達7時為置換干凈) ;

6)重復4~5次上述步驟

7)步驟 6 完成后將水系統中的過濾器拆下清洗(或更換) ;

8) 查看殼管進、出水溫差是否有明顯改善。

注意事項

1) 環保安全清洗除垢劑為無毒物料，但注意倒放時，水不能濺到眼睛中。

2) 手有傷口者不能操作以上步驟。

清洗前后要查看機組運行情況，總結清洗效果，需要記錄清洗前后的機組參數。

3、產品電氣安裝

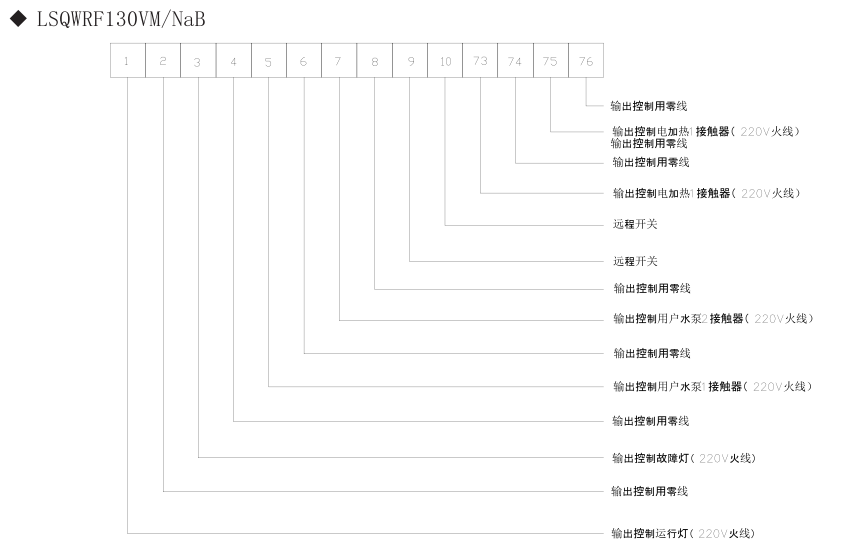

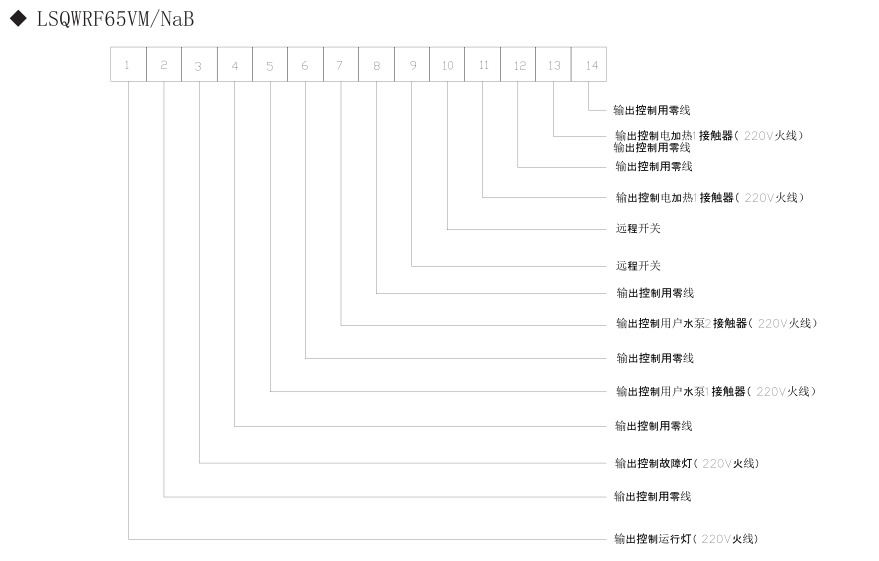

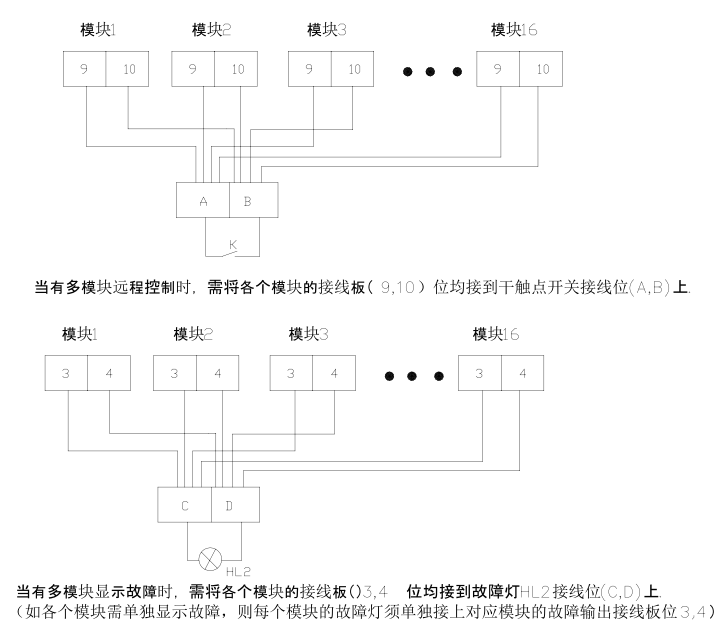

3.1外部控制線用戶接線示意圖

1) 用帶屏蔽層接地的三芯通訊連接線將各模塊之間的 CN33、CN25 連接起來，并將通訊線的地線可靠接地。方法如上圖所示。

2)同樣用帶屏蔽層接地的四芯通訊連接線將顯示板 CN4 連接到機組中有空閑 CN25 的主板的CN25中。并注意四芯通訊連接線接地端靠近主板，接在主板上。

3)用1 根四芯橡套軟電纜線(規格參照電源線選配表)將動力線連至各模塊接線板 XT1的L1L2L3.N，連接方法如上圖所示。

4)65為:LSQWRF65VM/NaB，每臺機組包括一個模塊:130為:LSQWRF130VM/NaB，每臺機組包括兩個模塊

5) 遠程監控有兩種控制方案:

◆在PC機上安裝格力遠程監控軟件;

◆格力提供 Modbus 協議，用戶根據協議進行二次開發。

說明:虛線框內為遠程監控設備部分，顯示板數量超過 30 個或通訊線超過 800 米需要增加光電隔離中繼器，其中光電隔離中繼器、通訊線(使用我司五類雙絞線)、轉接板為選配件;電腦PC 需用戶自備
