格力中央空調 MR 系列熱回收模塊式風冷冷 (熱)水機組

一、產品介紹

1、產品概述

1.1產品特點

格力MR 系列五種模式熱回收模塊化機組具有制冷、制熱、制熱水、制冷+熱水、制熱 +熱水五種運行模式;結構緊湊、外形尺寸小、起吊費用低。

格力中央空調MR系列熱回收模塊機組廣泛用于新建和改建的大小工業與民用建筑中央空調工程，如大型星級酒店、賓館、醫療衛生中心、學校、康體娛樂場、洗浴中心等各類建筑物，尤其對噪聲和周圍環境有較高要求、不允許安裝鍋爐、不易安裝冷卻塔等特殊場合，格力熱回收模塊機組將是您******選擇。MR 系列五種模式熱回收模塊化機組可組合多個單元模塊。各單元模塊的結構形式、性能可以完全相同，也可以不同。每個單元模塊的名義制冷量不同，目前有 65kW和 80kw 可選。每個單元模塊有兩個完全獨立的冷媒系統，通過組合1~3個相同或不同的單元模塊，機組形成制冷量在 62~ 213kW 范圍熱水制熱量在 76~258kw 范圍的系列產品。

二、產品性能參數表及測試工況

1、產品性能參數

注:

1.機組按 Q/GD 20.00.038 設計，制造，檢驗

2.名義制冷測試工況:水側空調出水溫度 7C，水流量為 0.172/h·k)，空氣側干球溫度 35C。名義制熱測試工況:水側空調出水溫

度45C，水流量為 0.172m/(h·kW)，空氣側干球溫度7C，濕球溫度6C。名義制熱水測試工況:水側生活熱水初始溫度 15C，生活熱水終止溫度 50C，空氣側干球溫度 20C，濕球溫度 15C名義制冷熱回收測試工況:水側空調出水溫度7C，水流量為0.172m/h·kw)，生活熱水初始溫度 15C，生活熱水終止溫度50C

3。外形尺寸高度包含運輸橡膠減震墊，運輸橡膠減震墊高度 70mm。

4。 直接啟動的壓縮機啟動電流< 8 倍額定電流。

5.機組性能參數會因產品的改良有所改變，想不另行通知。具體參數請以產品銘牌為準。

三、產品安裝

1、產品安裝注意事項

1.1 機組安裝基礎

◆安裝基礎應有專業設計人員根據現場情況進行設計。

◆機組的安裝基礎必須是水泥或鋼制結構，應能承受機器的運行重量，且該面必須水平。

◆機組安裝處應盡量免受火、易燃物、腐蝕性氣體或廢氣影響。

1.2安裝位置與環境

為確保機組的正常運行和防止故障，安裝工作必須由具備一定制冷空調知識并有相當經驗的技師承擔，安裝前應仔細閱讀安裝說明書

◆應位于室外有充足新風的地點，并考慮地基的承重

◆保證機組有足夠的空間，以利于進風和設備維護。

◆機組上方不能有遮擋物。

◆機組地面應預留排水地溝。

1.3 機組及管路安裝

◆正確連接管路及電源線路。

◆機組安裝應采用橡膠減振墊、橡膠軟接頭等，以滿足噪音及振動要求。

◆熱泵機組在環境溫度低于 0C運行時，必須添加防凍液來防凍。

◆機組吊裝必須使用指定的吊裝孔吊運，吊裝時應注意保護機組，嚴禁碰傷管路。

◆為避免生活熱水水質污染，生活熱水管路系統中使用的管路和閥門不能采用易生銹的鐵質或鋼質元件。

1.4 電氣安裝

◆所有電氣安裝務必由專業人士按當?shù)胤伞⒁?guī)章和相應的安裝使用說明書進行

◆機組必須可靠接地，符合 GB 50169 相關要求。

◆電源一定要使用規定的額定電壓及中央空調機組專用電源。

◆電源線應有可靠固定，以免接線端子受力。請不要用力拉動電源線

◆電源線線徑應足夠大，電源線和連接線損壞必須用專用的申纜線來更換

◆接地應可靠，應接在建筑物的專用接地裝置上，一定要請專業人員安裝

◆必須安裝可切斷整個系統電源的空氣開關和漏電開關。

◆空氣開關應同時具有磁脫扣和熱脫扣功能，以保證短路和過載都得到保護

◆現場接線時請以機身所貼線路圖為準。

1.5 機組防震及防噪聲

◆應采用橡膠減振墊、橡膠軟接頭等，以減低機組的噪音，減弱振動。

◆機組安裝位置應避免選在窗下和建筑物之間，以防噪聲污染，必要時采用隔音措施。

1.6水質要求與清洗

在水系統管路經多次沖刷排污后，確認水質潔凈度符合要求。系統再次注水排空后開啟水泵。確認水流量、出口壓力符合要求。

當冷凍水使用工業用水時很少會產生水垢，但使用井水或河水會產生較多的水垢和沙子等沉積物.水垢和沙子在蒸發器中會減少水流量，導致凍結事故。因此，這些水在流入冷凍水系統前要經過過濾并用軟化水設備進行軟化。使用前應先分析水的 PH 值、導電率、氯離子濃度、硫離子濃度等。

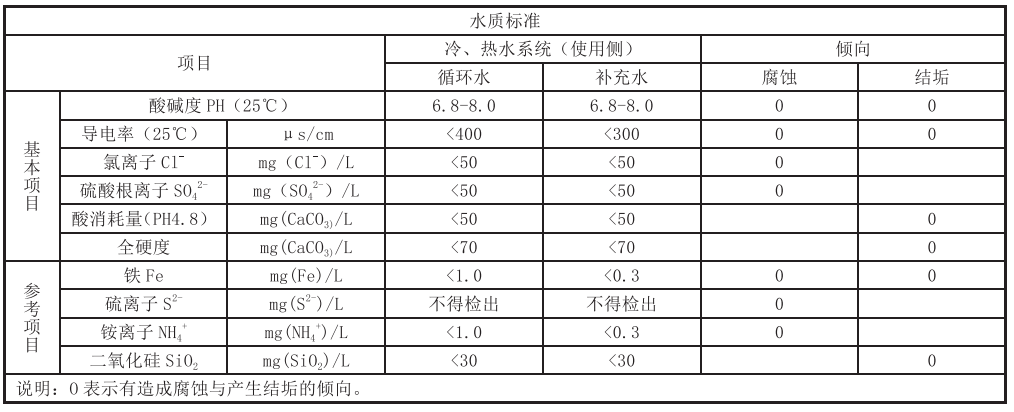

以下是機組要求的水質標準:

即使水質得到嚴格的控制，機組長期運行后，殼管換熱器傳熱表面仍然可能會沉積氧化鈣或其他礦物質，當這些礦物質在傳熱表面結垢較多時，會影響傳熱性能。可采用甲酸、檸檬酸、醋酸等有機酸清洗

因此,必須定時清洗水路系統,并且6~12月清洗一次。清洗時可采用草酸、醋酸、甲酸等有機酸清洗，但不能用含氯強酸來清洗，這樣可能會造成換熱器內銅管腐蝕，進而導致水和冷媒串通，清洗時可參照如下方法進行:

◆準備工具及物料說明

環保安全清洗除垢劑若干包，或同類水系統清洗藥水。

◆操作方法:

第一步:按系統水容積和結垢量估算除垢劑用量(一般購買除垢劑的使用中已注明)

第二步:將環保安全清洗劑或同類水系統藥水放入補水水箱，隨補水系統灌進冷卻水系統

第三步:隔 10 分鐘后點動水泵(只開水泵)，讓除垢劑加快擴散和溶解水中

第四步:完成以上操作后，按以下步驟操作:

1)水泵連續運行1~2小時 (期間可正常使用設備，不會造成停機);

2) 運行 1~ 2小時后，置換清洗液，以金屬防銹劑進行防銹處理。將殼管內和系統內水全部放完,查看放水水質，如果水質渾濁，即說明清洗效果比較理想:

3)打開機組殼管進出水口，檢查管路中結垢是否已經清除，如果殼管內部管壁上還附有水垢，請重新單獨清洗殼管(專業人員進行清洗)，清洗后的管重新用清水清洗，如果殼管底部還有泥沙、水垢等雜質，則將清洗后的水從接水管側倒入殼管，清洗，并把清洗后的雜質和水通過殼管排污口排出:

4)恢復水系統，放完后加滿清水，然后再運行1~2小時

5) 停機排去廢液如系統不能停機，可邊補清水邊排污，將系統廢液全部置換干凈(至排污水清澈透明、PH達7時為置換干凈);

6）重復 4~5次上述步驟;

7)步驟6完成后將水系統中的過濾器拆下清洗(或更換) :

8) 查看殼管進、出水溫差是否有明顯改善

注意事項

1) 環保安全清洗除垢劑為無毒物料，但注意倒放時，水不能濺到眼睛中2) 手有傷口者不能操作以上步驟清洗前后要查看機組運行情況，總結清洗效果，需要記錄清洗前后的機組參數。

3、產品電氣安裝

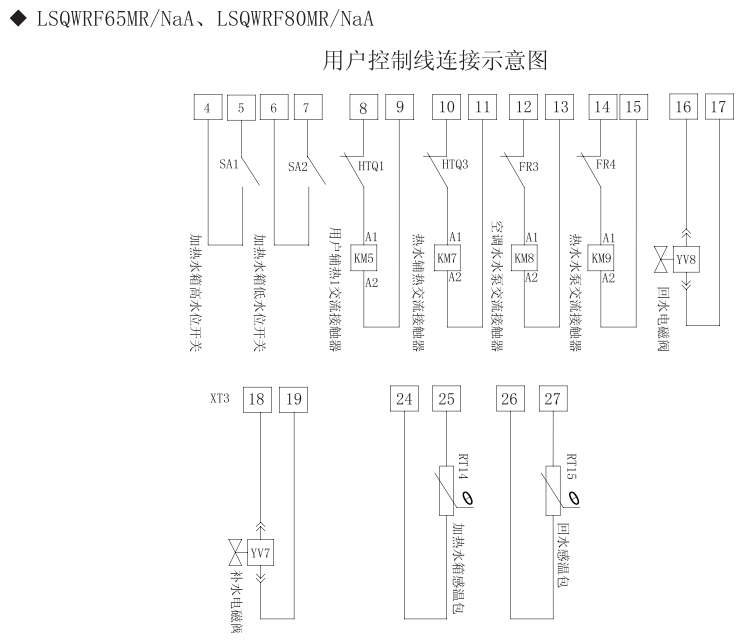

3.1機組外部接線圖

注:

1、用戶控制線全部接到主模塊機 (定義撥碼值為 0 的模塊為控模塊上電控箱接線板，模塊電控箱接線板是不需要連接

2、如果該機組全是五種模式熱回收模塊機組成一個水系統，空調水泵只接到主模塊機組上:如果水系統由不同系列機組組成，必須通過不同接觸器來分別控制各個系列的空調水泵，否則可能導致主板故障。

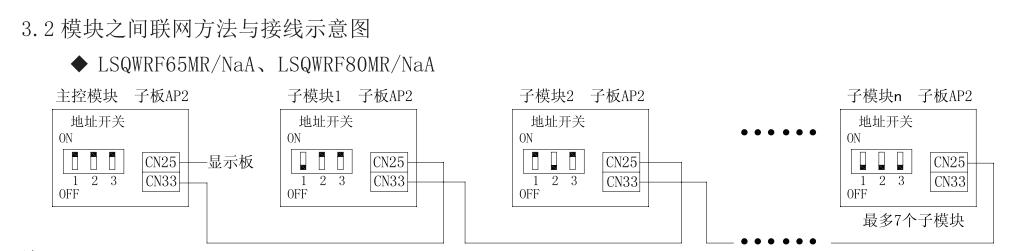

1. 每個模塊有兩個控制板，分別稱為主板(位于電控箱右側的 AP1)、子板(位于電控箱左側的 AP2)，主、子板的地址撥碼保持一致。

2.通訊線連接到各個模塊子板 AP2 上，顯示板接到主控模塊子板 AP2上

3.定義撥值為0(即3 個撥桿均撥到“N”的一邊)的模塊為主控模塊，上圖中黑色實心小方代表撥桿的位置

4.整個機組網絡多可連接3 個模塊，但模塊地址可以撥成0~7共8 個地址。

5. 每個模塊的地址撥碼值必須不同。
