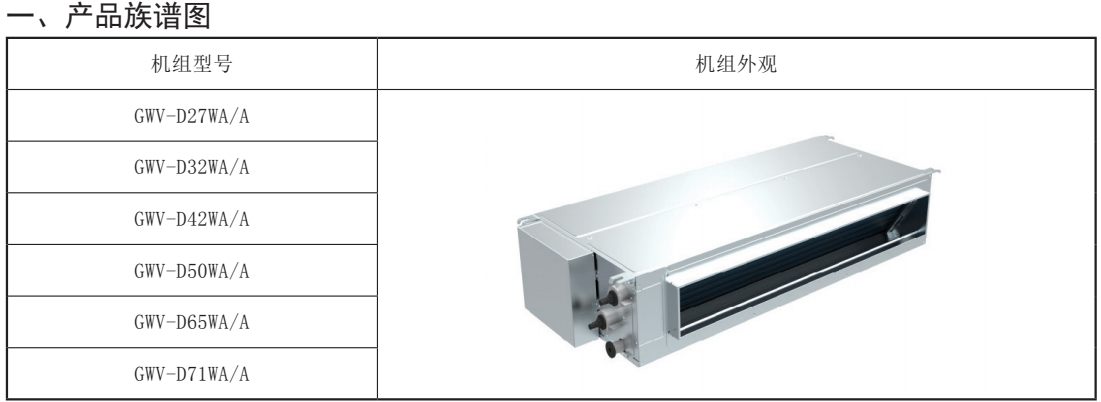

格力中央空調暢睿家庭中央空調室內機

二、產品概述

       格力 GWV 暢睿家用中央空調室內機組，集傳統風機盤管與直流變頻多聯機組之長，出風溫度舒適，控制靈活，響應迅速，廣泛適用于別墅，酒店等多種場合，機組輕薄小巧，高度僅 200mm, 可應對各類建筑吊頂空間，多重降噪設計，創造安全舒適美觀的居家辦公環境。

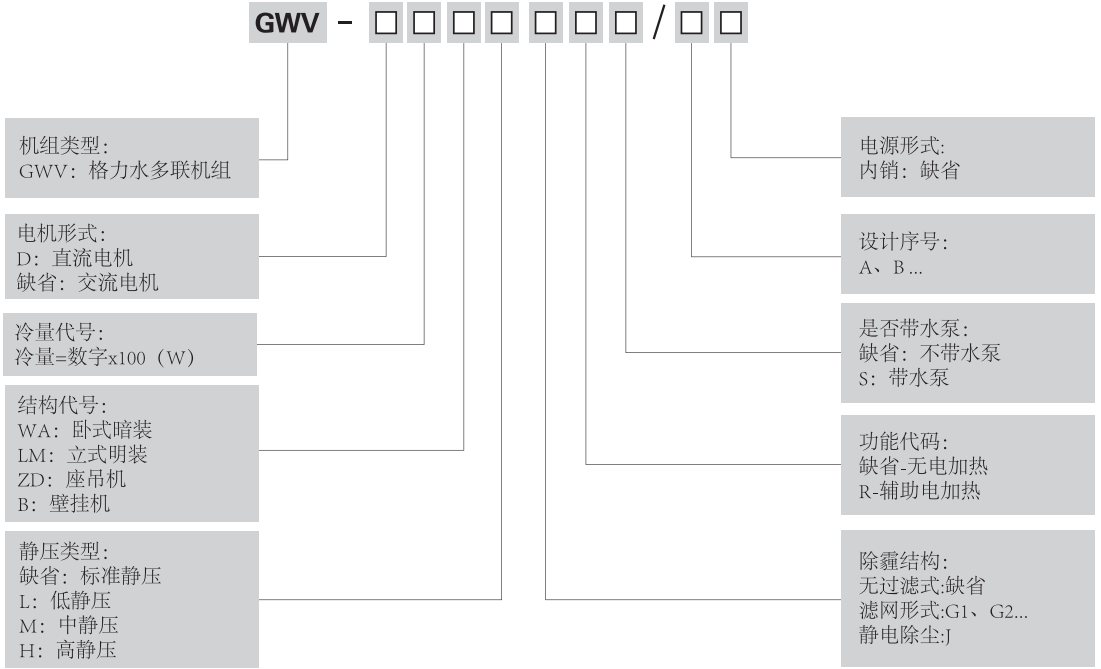

三、產品命名規則

第二章 GWV 暢睿家庭中央空調室內機

一、產品介紹

◆ 產品定義

         格力 GWV 暢睿家用中央空調室內機組，使用無刷直流電機，采用 CAN 網絡通訊技術，通訊響應速度更快、抗干擾能力更強，且擁有自動尋址功能，實現機組的無極性自由配線。整機的制冷量范圍覆蓋2.7 ～ 7.1kW，機組系統及控制相對于傳統風機盤管進行全方位革新、匠心設計，具有低噪音、節能、穩定可靠、外形小巧等特點。主要應用于家庭場合，為您提供舒適的生活環境。

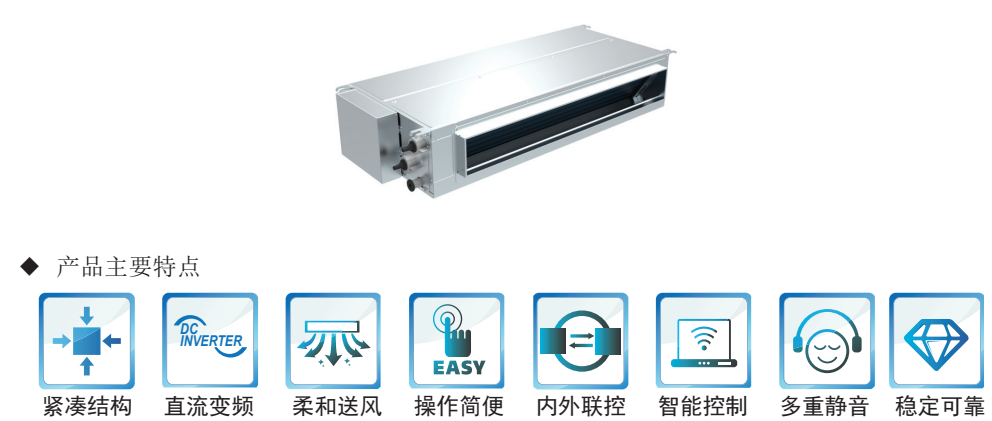

◆ 產品外觀圖

二、產品性能與規格

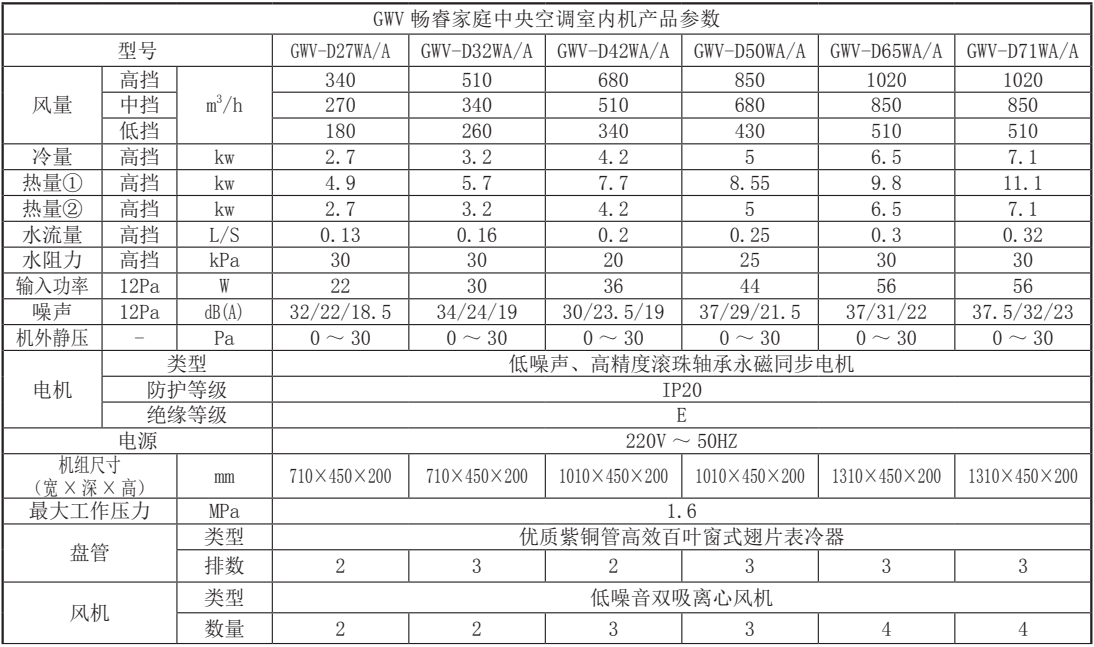

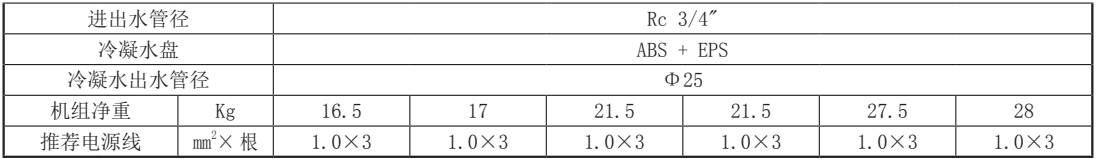

1、產品性能參數

注 :

① 冷、熱量，水流量及水阻力參數均為高檔參數，測試基于 GB/T 19232-2019；

② 制冷工況干濕球溫度：27/19.5℃，冷水進出水溫度：7/12℃；

③ 制熱①工況干球溫度：21℃，熱水進水溫度：60℃，水流量與制冷工況相同。

④ 制熱②工況干球溫度：21℃，熱水進水溫度：45℃，水流量與制冷工況相同。

⑤ 噪音測試基于 GB/T 19232-2019。

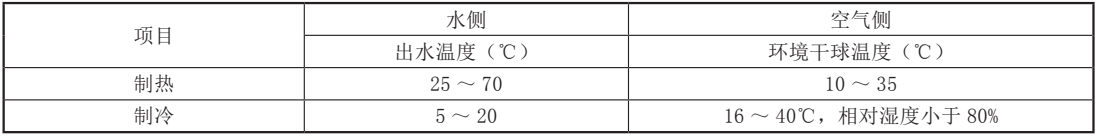

2、產品運行范圍

三、產品安裝

1、產品安裝注意事項

1.1 機組位置與環境

◆ 請避開有油霧的地方（如廚房），否則塑料零件會老化、脫落或造成漏水。

◆ 請避開產生腐蝕性、可燃性氣體的地方。

◆ 安裝使用吊桿螺栓時，檢查安裝位置是否能承受機組的 4 倍重量，若不保險，在安裝機組前應加固。

◆ 風機盤管吊裝時應確保水平位置，吊裝只允許承受本身重量，不得承受風管、水管及其他物體的外力。

1.2 電氣安裝

◆ 所有電氣安裝必須由專業人士按國家和當?shù)胤伞⒁?guī)章進行。

◆ 機組必須可靠接地，符合 GB 50169 相關要求。

1.3 施工中執行的規程、規范、標準、圖集

◆ 高層民用建筑設計防火規范 GB 50045-95

◆ 建筑設計防火規范 GB 50016-2006

◆ 民用建筑電氣設計規范 JGJ16-2008

◆ 通風管路施工技術規程 JGJ141-2004

◆ 建筑工程施工質量驗收統一標準 GB 50300-2001

◆ 通風與空調工程施工質量驗收規范 GB 50243-2002

◆ 建筑給水排水及采暖工程施工質量驗收規范 GB 50242-2002

◆ 制冷設備、空氣分離設備安裝施工及驗收規范 GB 50274-2005

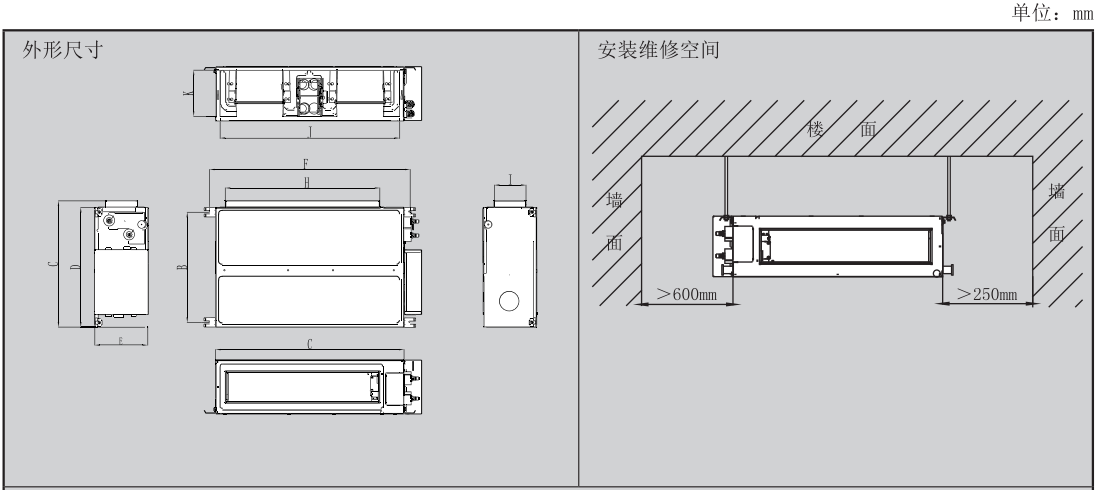

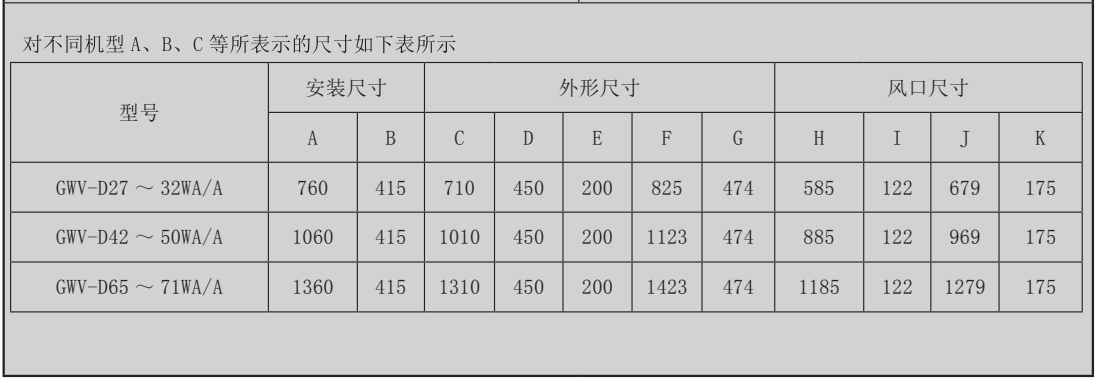

2、產品外形尺寸及安裝維修空間
