一、室內、外機制冷劑配管設計

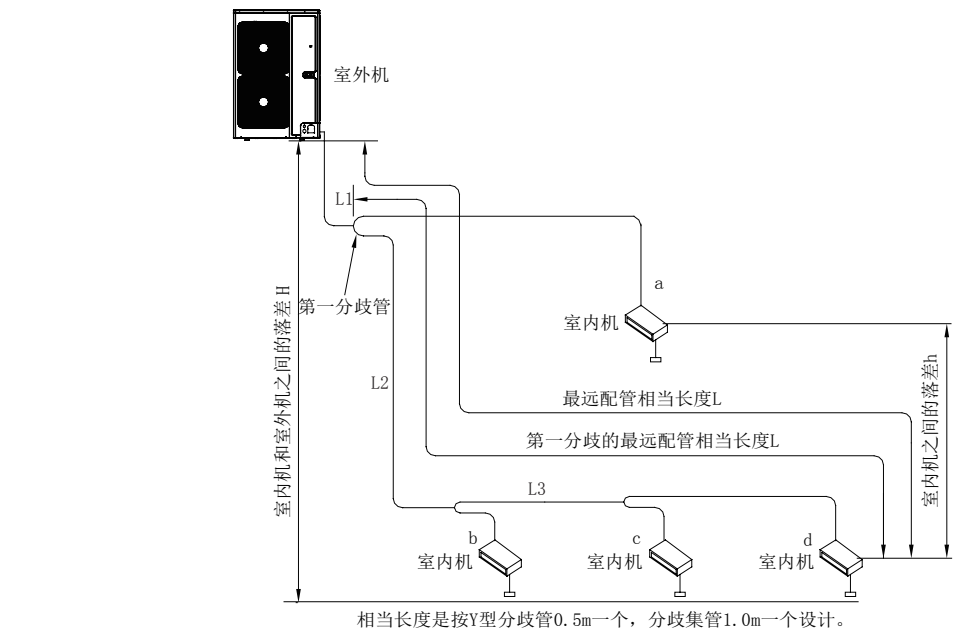

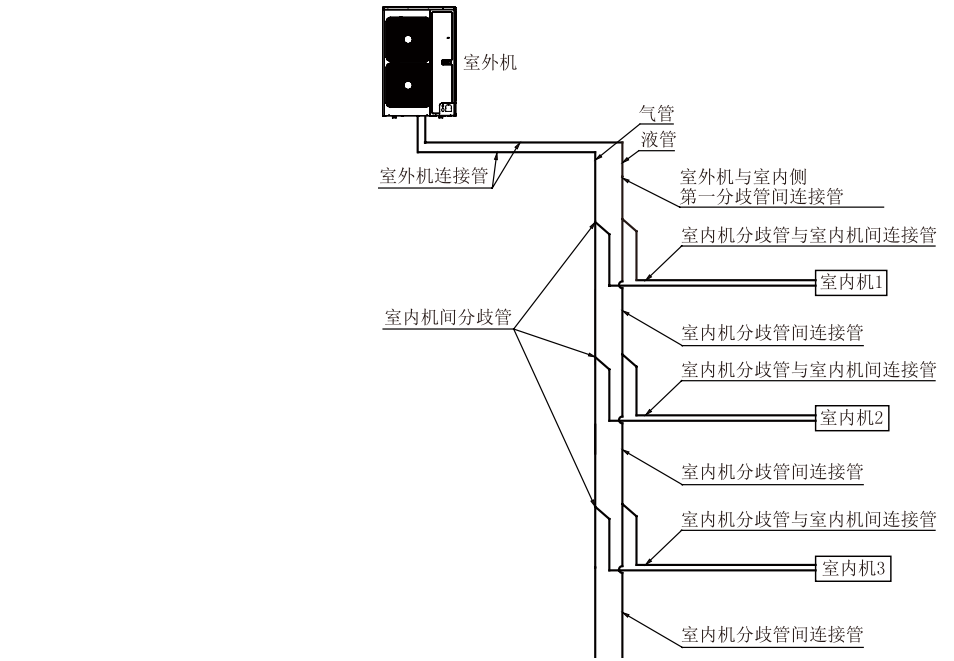

1、室內、外機配管示意圖

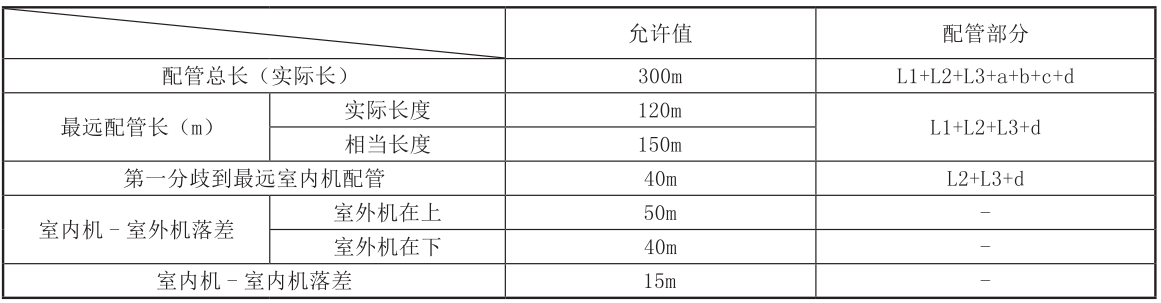

2、連接管允許長度和落差
室內外機連接方式采用Y型分歧管連接，連接方式見下圖：

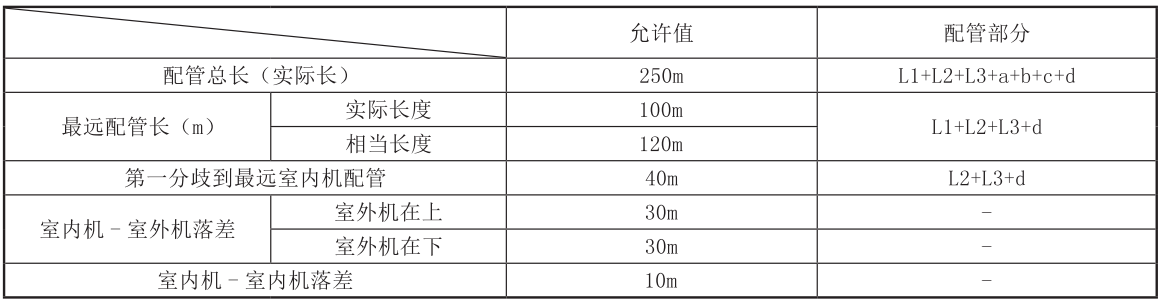

GMV-H189WL/A、GMV-H100WL/A、GMV-H112WL/A機組配管參數見下表：

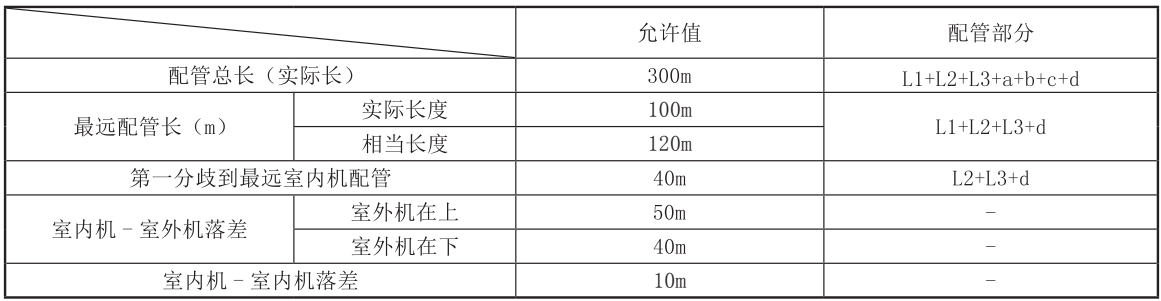

GMV-H120WL/A、GMV-H140WL/A、GMV-H160WL/A、GMV-H180WL/A、GMV-H140WL/AS、GMV-H160WL/AS、GMV-H180WL/AS、GMV-H200WL/F2、GMV-H224WL/F2、GMV-H250WL/F2、GMV-H280WL/F2、GMV-H310WL/F2、GMV-H335WL/F2機組配管參數見下表：
GMV-H200WL/A1與GMV-H200WL/A、GMV-H224WL/A、GMV-H250WL/A、GMV-H280WL/A、GMV-H310WL/A、GMV-H335WL/A機組配管參數見下表：

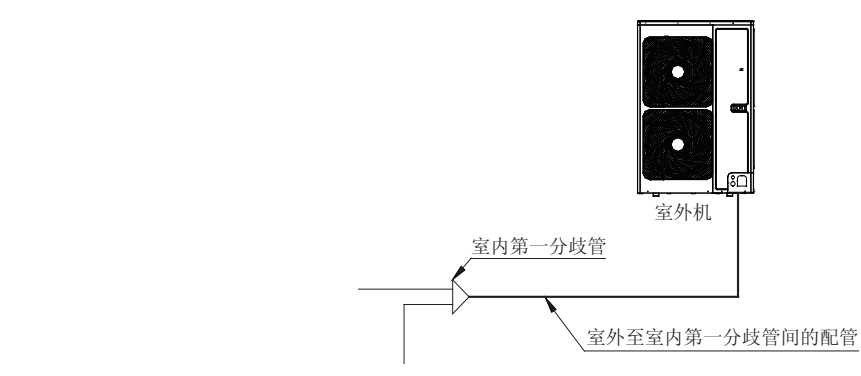

3、室外機至第室內分歧間的配管（主管）尺寸
室外機至第室內分歧管的配管尺寸按室外機的接管尺寸選擇。

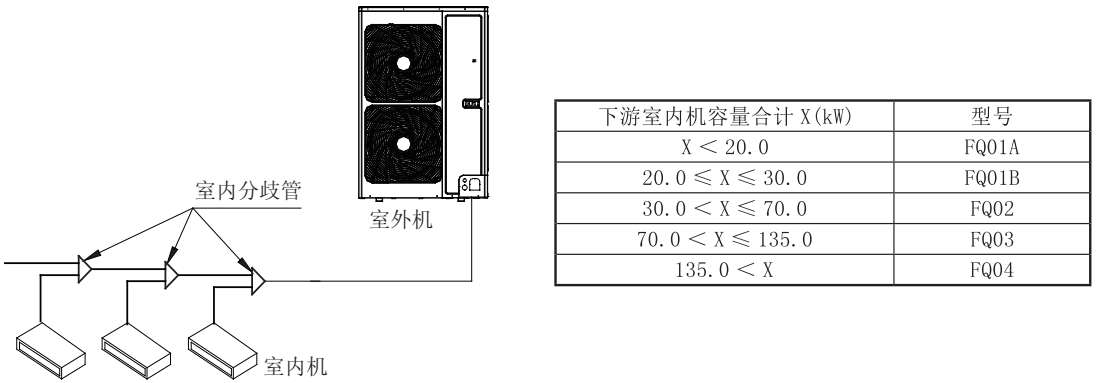

4、室內側分歧管的選擇
室內機間的分歧管選擇根據下游內機總容量的大小按下表選擇適合的分歧管，當超過室外機容量時，以室外機容量為準。

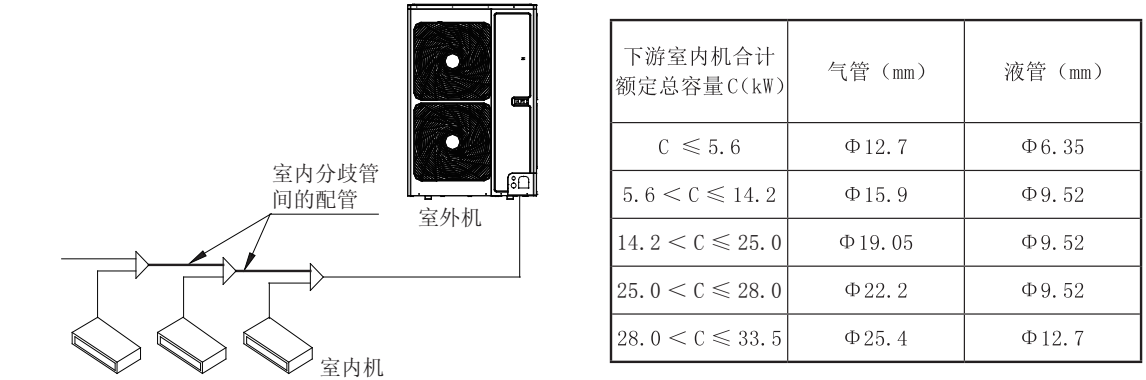

5、室內側分歧管間的配管尺寸
室內機間的分歧管間的配管尺寸根據下游所接室機容量待選定，當超過室外機容量時， 以室外機容量為準。
6、室內分歧管至室內機間配管尺寸
室內機分歧管和室內機間配管尺寸與室內機配管尺寸保持一致。
注：如果室內機距離其近的分歧管長度大于10m時，額定容量小于等于5.0kw的內機液管應加大一號。
二、制冷劑配管安裝
1、Y型分歧管

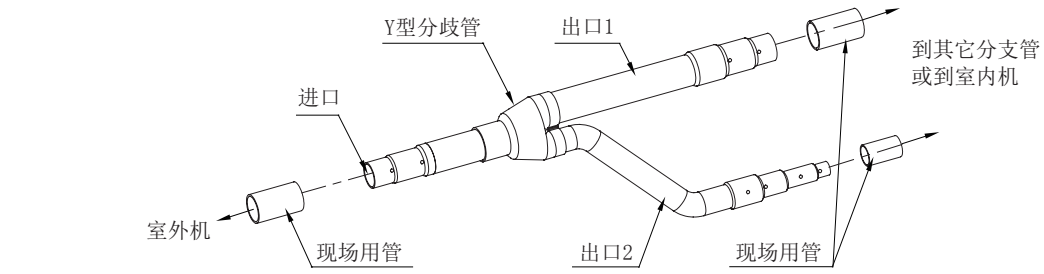

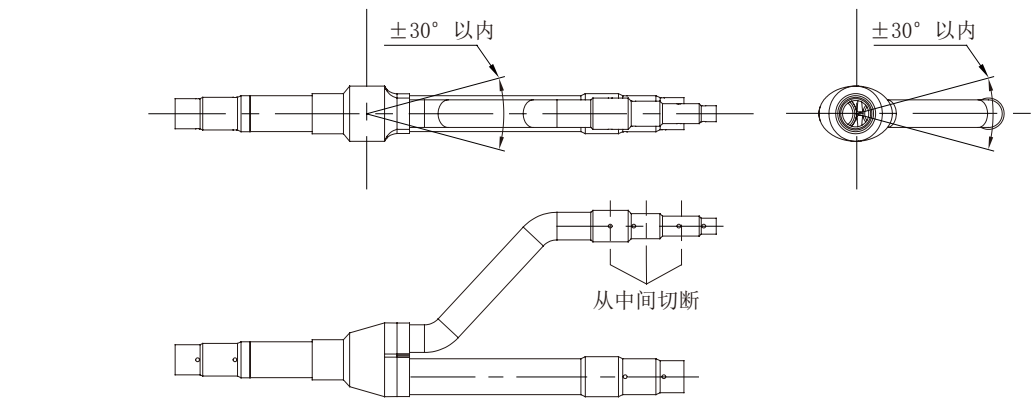

1.1Y型分歧管有不同管的管段，可以方便地配合不同的管徑的銅管。配管時選擇合適管徑的管段，用切管器在合適管徑管段的中部切開，并去除毛刺。如下圖所示
1.2安裝Y型分歧管必須使其分歧管豎向或水平。
1.3分歧管保濕，使用能經受120℃或更高溫度的保濕材料，不可使用分歧管自帶的泡沫作為保濕材料。
2、管路的安裝及保濕
2.1多聯機空調系統，每根銅管都要貼上標簽，以便區別各銅管所屬系統，防止接錯。

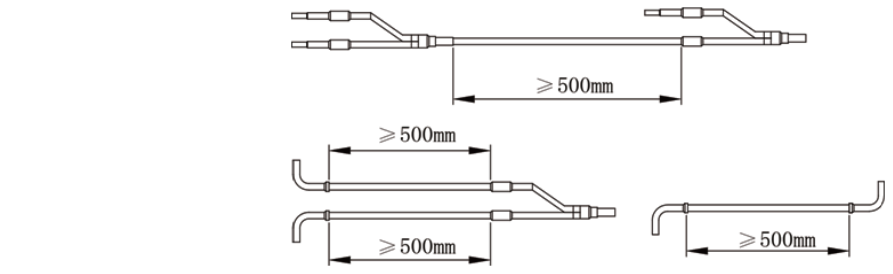

2.2分歧管安裝時，相鄰兩個分歧管之間的直管段長度不小于500m，分歧管主管端口前的直管段不小于500mm，分歧管到室內機部份直管段不小于500mm。如下圖

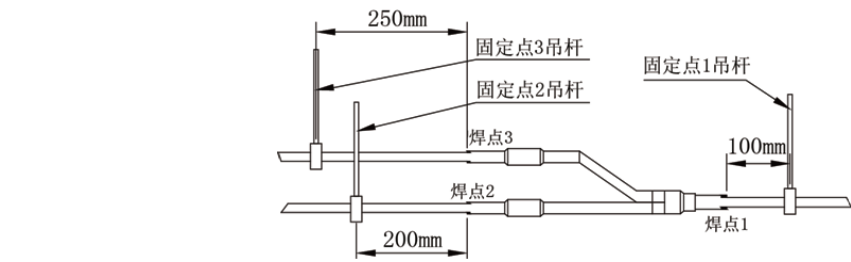

2.3Y型分歧管無論是水平還是豎直安裝，其前后都必須有以下三個固定點。如下圖
固定點1——主進管段背分歧側距離焊接點100mm處
固定點2——主分支管背分歧點側距離焊接點200mm處
固定點3——分支管背分歧點側距離焊接點250mm處
2.4管路的保濕
◆為避免在連接管上冷凝結露和漏水，連接管氣管和液管必須用保溫材料和膠帶包扎與空氣隔絕。
◆保溫材料應采用能耐管路溫度的材料，對于熱泵機型，液管側要求耐溫不低于70℃，氣管側要求耐溫不低于120℃。對于單冷機型，液管側要求耐溫不低于70℃，氣管側要求同液管側相同。
例：耐熱聚乙烯泡沫（耐120℃以上），發泡聚乙烯（耐100℃以上）

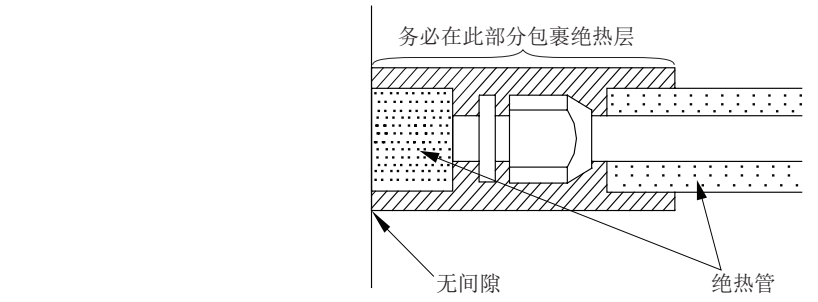

室內外機接頭處用接頭保溫材料包好，與室內外機壁面無間隙，如下圖
◆分歧管保溫，使用與管路相同的保溫材料，不可使用分歧管自帶的泡沫作為保溫材料。
◆當包扎保溫膠帶時，每一圈要壓住前一圈帶子的一半。勿將膠帶裹得太緊，以免降低隔熱效果。
◆完成保護工作和纏好管后，用密封材料將墻上的同封好。
2.5管路的支撐和防護
◆懸空的連接管路應做好支撐，支撐之間距離按下表選擇
◆室外管路要做好防意外損傷處理，管路超過1m，必須給管路加一扣板保護。
2.6室外機管路連接

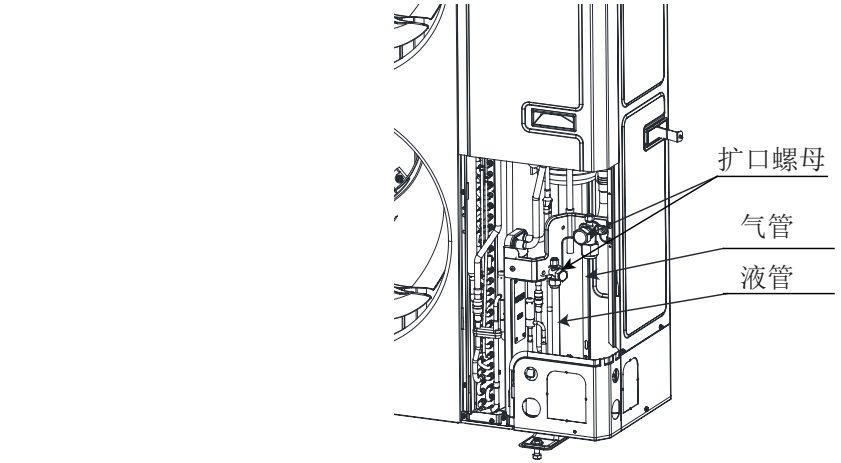

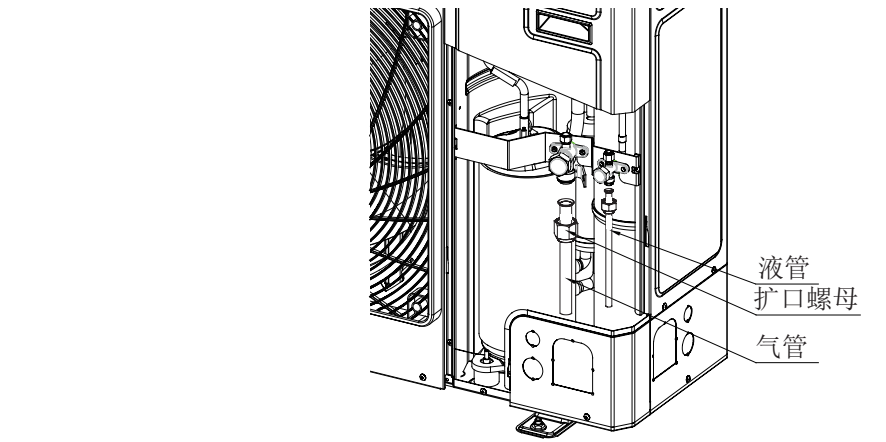

GMV-H80WL/A 、GMV-H100WL/A、GMV-H112WL/A、GMV-H120WL/A、GMV-H140WL/A、GMV-H160WL/A、GMV-H140WL/AS、GMV-H160WL/AS、GMV-H180WL/A、GMV-H180WL/AS 管路連接擰緊室外機閥門連接管處的擴口螺母；緊固方法同室內機接管。工程安裝時機組內部連接管部分必須包保溫套管。
GMV-H80WL/A、GMV-H100WL/A、GMV-H112WL/A 管路連接示意圖，根據用戶需要或是空間限制，出管方向可從前方、右方、后方進行安裝。
GMV-H120WL/A、GMV-H140WL/A、GMV-H160WL/A、GMV-H140WL/AS、GMV-H160WL/AS、管路連接示意圖 ,
根據用戶需要或是空間限制，出管方向可從前方、右方、后方、下方進行安裝。
GMV-H180WL/A、GMV-H180WL/AS 管路連接示意圖 , 根據用戶需要或是空間限制，出管方向可從前方、右方、后方進行安裝。
GMV-H200WL/A1、GMV-H200WL/A、GMV-H224WL/A、GMV-H250WL/A 管路連接

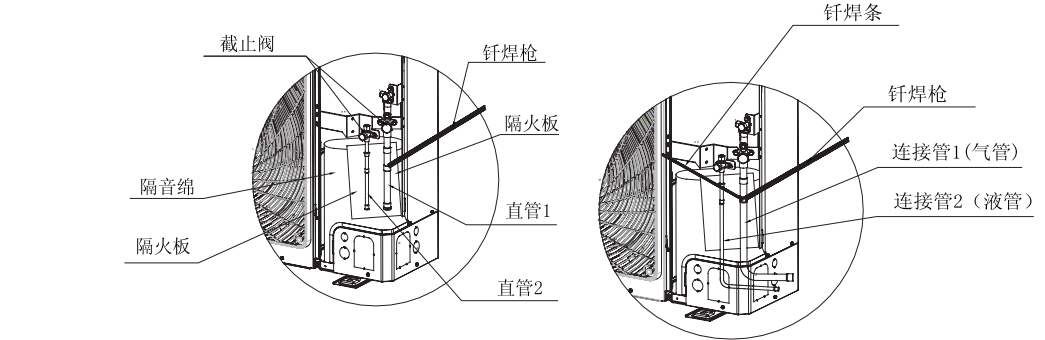

如下圖所示，打開外層隔音棉，在壓縮機與直管間放入隔火板，用釬焊槍將直管1，直管2焊下，將配管（連接1、2）安裝到對應位置上，并用焊條將縫隙封死，先焊液側配管在焊氣側配管，焊接過程中，必須用濕紗布纏繞包裹兩個截止閥。焊接時，火焰不能燒到隔音棉或其它器件。
◆ GMV-H280WL/A 管路連接

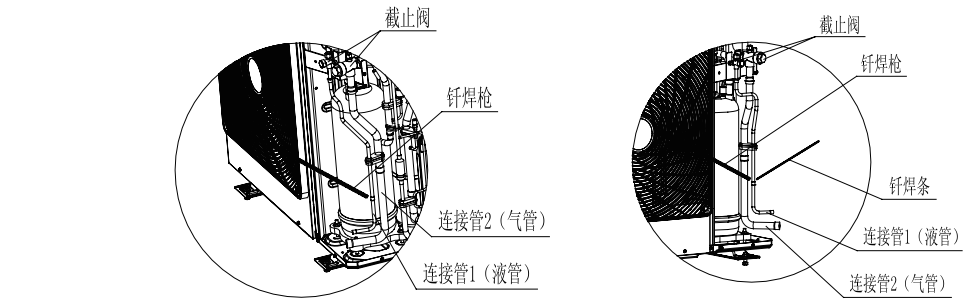

1）連接管采用從機組正面接管時，不需要對連接管進行特別處理，可直接將管路焊接到連接管 1和連接管 2 上。

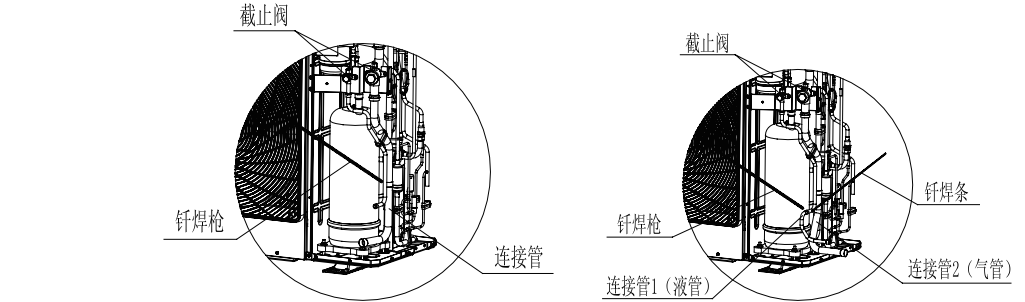

2）連接管采用從機組側面接管時，需要如下圖所示，將機組前側板、后側板和連接板拆下，打開隔音棉，用釬焊槍將連接管 1，連接管 2 焊下，旋轉至合適角度安裝到對應位置上，并用焊條將縫隙封死，先焊接連接管 1（液管）再焊接連接管 2（氣管）。焊接過程中，必須用濕紗布纏繞包裹連接管 2 旁邊的過濾器。焊接過程中，必須用濕紗布纏繞包裹兩個截止閥。焊接時，火焰不能燒到隔音棉或其它器件。
◆ GMV-H310WL/A、GMV-H335WL/A 管路連接

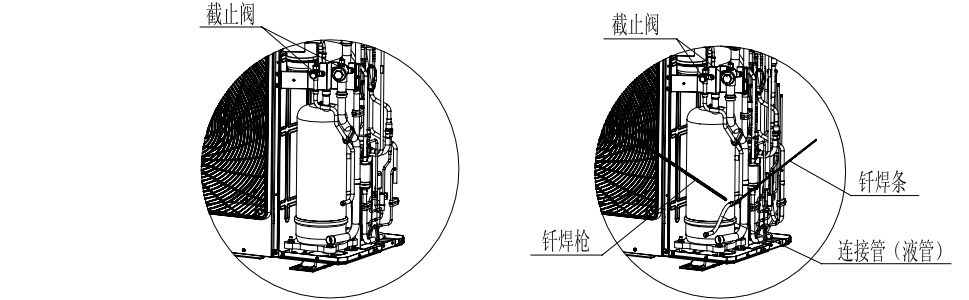

1）連接管采用從機組正面接管時，需要如下圖所示，將機組前側板、后側板和連接板拆下，打開隔音棉，將對應的連接管（液管）安裝到對應位置上，并用焊條將縫隙封死。焊接過程中，必須用濕紗布纏繞包裹兩個截止閥。焊接時，火焰不能燒到隔音棉或其它器件。
2）連接管采用從機組側面接管時，需要如下圖所示，將機組前側板、后側板和連接板拆下，打開隔音棉，用釬焊槍將連接管焊下。將對應的連接管 1（液管）和連接管 2（氣管）安裝到對應位置上，并用焊條將縫隙封死。焊接過程中，必須用濕紗布纏繞包裹兩個截止閥。焊接時，火焰不能燒到隔音棉或其它器件。
三、追加制冷劑（R410A）
GMV-H80WL/A、GMV-H100WL/A、GMV-H112WL/A、GMV-H120WL/A、GMV-H140WL/A、GMV-H160WL/A、GMV-H180WL/A、GMV-H140WL/AS、GMV-H160WL/AS、GMV-H180WL/AS、GMV-H200WL/A、GMV-H200WL/A1、GMV-H240WL/A、GMV-H250WL/A、GMV-H280WL/A、GMV-H310WL/A、GMV-H335WL/A

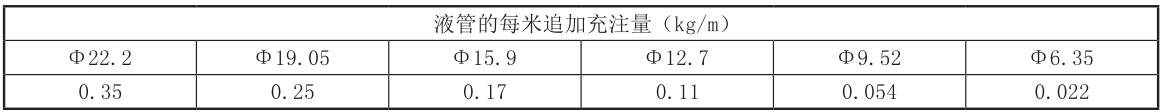

補充制冷劑質量的計算方法
保證系統不泄露后，在壓縮機沒有工作時，首先從室外機液管閥門注入口處向機組追加充注規定量的R410a，制冷劑直到充注到需要量為止。當發現由于管內壓力上升而不能較快充注到所需要補充的制冷劑量時，可以將機組置于制冷開機狀態，從外機低壓檢修口處進行制冷劑充注。

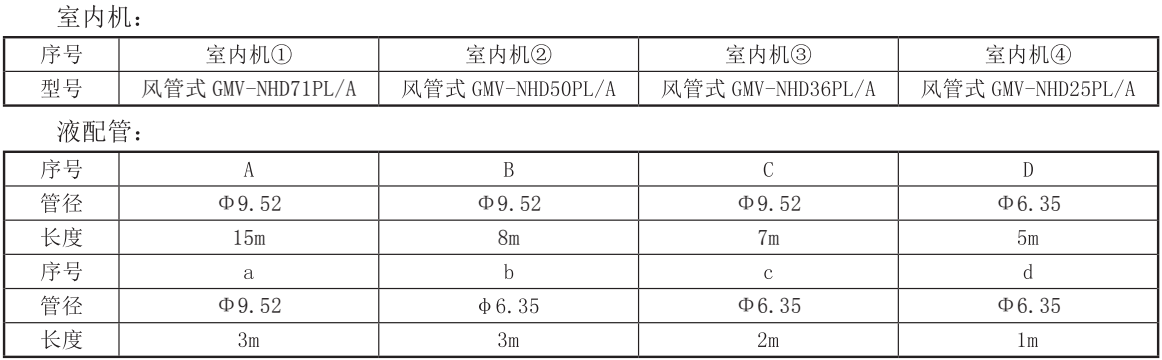

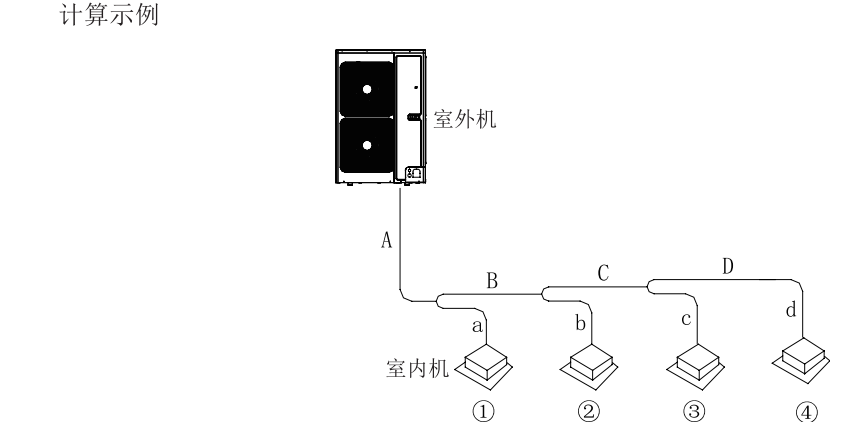

各液配管總長
Φ9.52：A+B+C+a=15+8+7+3=33m
Φ6.35:=D+b+c+d=5+3+2+1=11m
1）制冷范圍為 80 ～ 120 小追加制冷劑量 =（33-20）×0.054+11×0.022 ＝ 0.944kg。
2）制冷范圍為 140 ～ 160 小追加制冷劑量 =（33-30）×0.054+11×0.022 ＝ 0.404kg。
3）制冷范圍為 200 ～ 335 小追加制冷劑量 =33×0.054+11×0.022 ＝ 2.024kg。
注：
① GMV-H80WL/A, GMV-H100WL/A, GMV-H112WL/A, GMV-H120WL/A 機型液管總長 20m 內無需追加冷媒。
② GMV-H140WL/A，GMV-H160WL/A，GMV-H180WL/A，GMV-H140WL/AS，GMV-H160WL/AS，GMV-H180WL/AS，GMV-H160WL/A2 機 型 液 管
總長 30m 內無需追加冷媒。
③ GMV-H200WL/A、GMV-H200WL/A1、GMV-H224WL/A、GMV-H250WL/A、GMV-H280WL/A、GMV-H310WL/A、GMV-H335WL/A 都需要追加冷媒。
四、產品電氣安裝
1、電氣布線
◆按國家布線規則進行安裝
◆電源一定要使用額定電壓及空調機組專用電源
◆電源線應有可靠固定，以免接線端子受力，請不要用力拉動電源線
◆電源線線徑應足夠大，電源線和連接線損壞必須用專用的電纜線來更換
◆所有電氣安裝務必由專業人士按國家和當地法律、規章進行
◆機組必須可靠接地，符合GB 50169-2016 相關要求。
◆必須安裝可切斷整個系統電源的斷電路器和漏電開關（單臺機組需配30mA的漏電開關）
◆斷路器應同時具有磁脫扣和熱脫扣功能，以保證短路和過載都到保護，應選用“D”型斷路器
◆現場接線時請以機身所貼線路圖為準
◆以下選型的條件
斷路器及電源線規格是基于機組******功率（******電流）選取
電源線規格基于使用環境為40℃，電纜工作溫度為90℃的多芯銅芯電纜（如果YJV銅芯交聯乙烯絕緣乙烯護套電力線纜）明敷在線槽中的條件下得出的（GB/T 16895.6-2014），如果使用條件不同，請根據國家標準核算調整。
斷路器規格基于斷路器工作時其旁邊環境溫度為40℃的條件下得出，如果使用條件不同，請根據斷路器規格書核算調整
斷路器應同時具有磁脫扣和熱脫扣功能，以保證短路和過載都得到保護
⑤ 工程布線應滿足 GB/T16895.6-2014 要求，確保線路壓降滿足要求，保證設備端電壓不低于設備標稱值的下限。

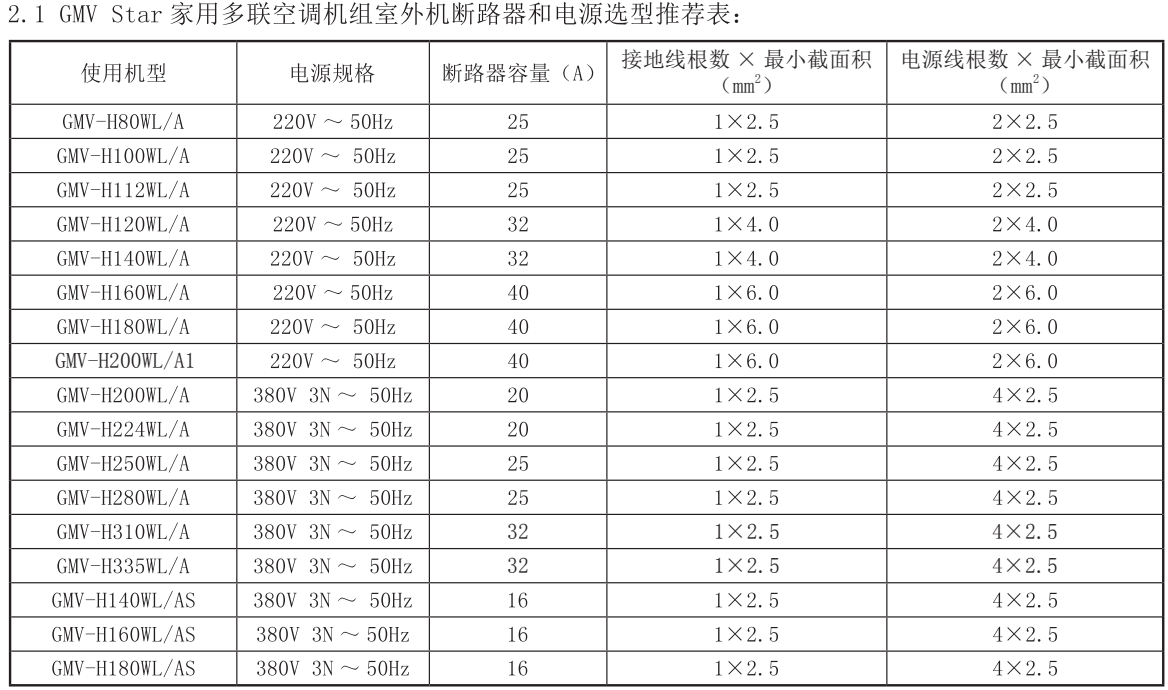

二、斷路器和電源線選型
注：
① 機組電源線必須為銅芯電纜，工作溫度不能大于其規定值。
② 如電源線長度大于 15 米，請適當加大電源線橫截面，以免過載引起事故。
③ 以上選型條件：電源線規格是指 BV 單芯線（2-4 根）穿塑料管時敷設且使用環境溫度為 40℃時所選用的規格，斷路器為 40℃時
所選用的規格，斷路器為溫度 40℃時所使用那個，斷路器為“D”型。如果現場實際安裝條件有所改變，請按照廠家提供的電源線、

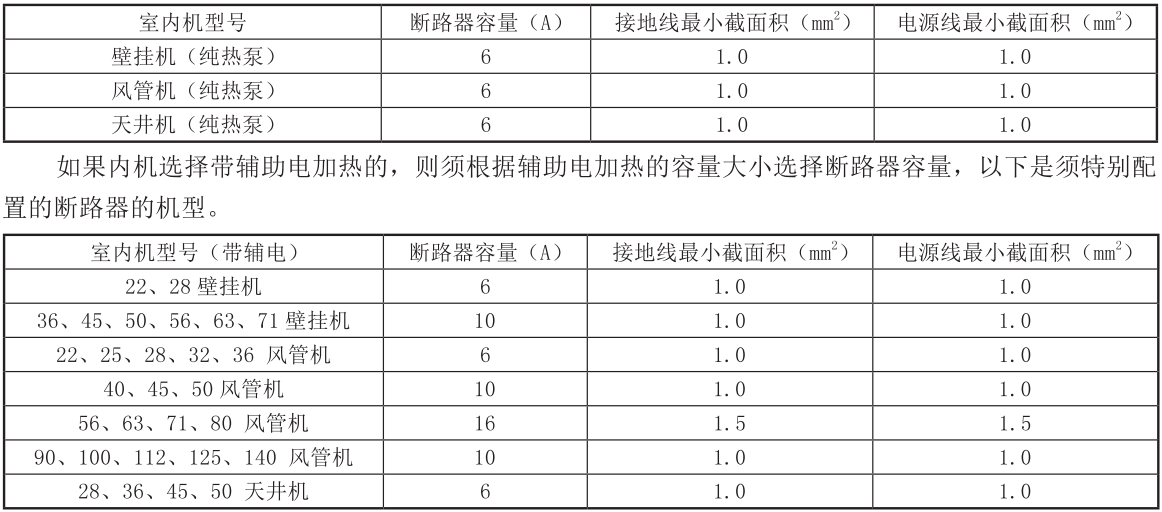

斷路器規格書，酌情考慮容量使用。每一臺室內機單獨安裝斷路器的容量及電源線的規格。注意室內機的斷路器是作為對應室內機短路保護及異常過載用，平時處于合上狀態。所有斷路器終端須統一接到一個總電源開關，用于切斷所有內機電源
三、接地要求
◆空調機組為1類電器，請務必采取可靠接地措施
空調機組內的黃綠色雙色線為接地線，切不可移動作它用，更不可將其剪斷，不能用自攻螺釘固定，否則，將帶來觸電危險
◆接地電阻，應符合國家標準 GB 50169-2016 的要求。
◆用戶電源必須提供可靠接地端，請不要把接地線接到下列地方
1、自來水管；2、煤氣管；3、排污管；4、專業人士認為不可靠的其他地方；

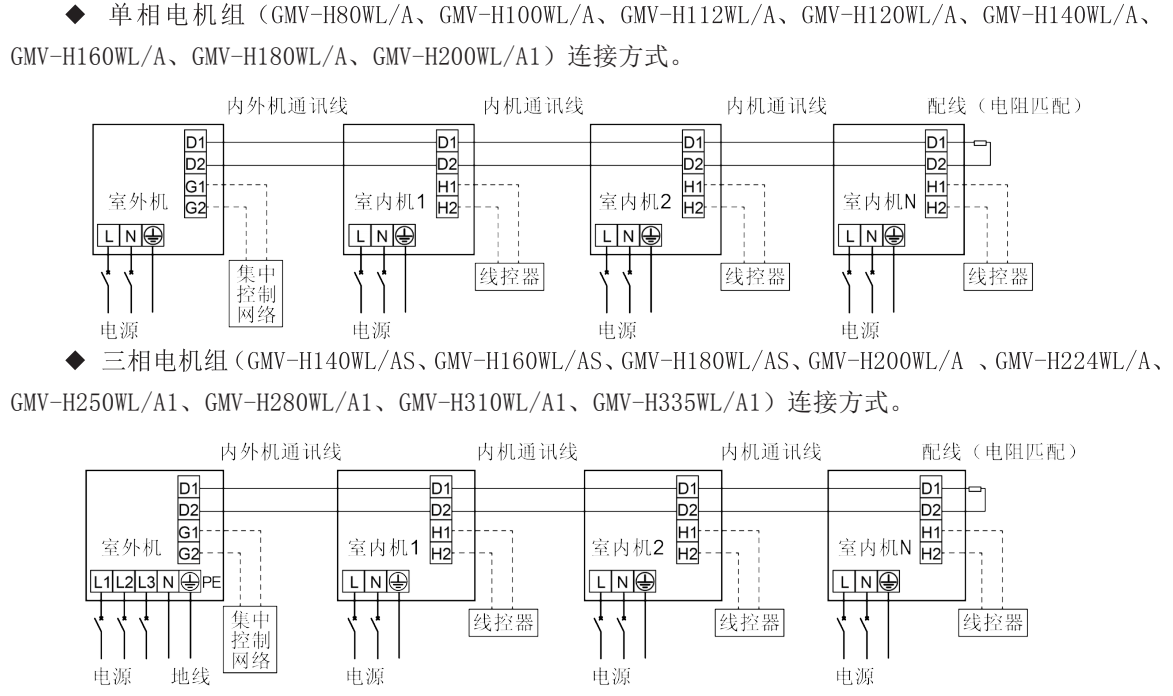

四、機組接線圖
注：
各室內機、室外機通訊聯接端口詳見機組電氣原理圖
每一臺室內機根據機組容量需安裝一斷路器（或熔斷器）
每一臺室內機斷路器（或熔斷器）作為對應室內機短路保護及異常過載用
