武漢格力中央空調系列——GMV 雅居家庭中央空調

一、產品介紹

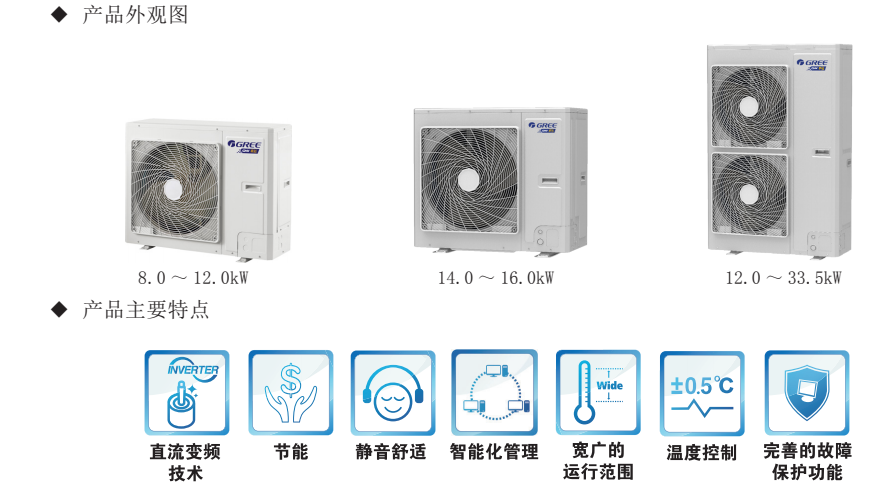

◆ 產品定義

         格力中央空調GMV 雅居家庭系列是格力自主研發的新一代變頻空調機組，機組容量范圍為 8.0 ～ 33.5kW, 主要用于家居場所、別墅、小型辦公樓等，機組采用技術領先的直流變頻壓縮機和獨特的外觀設計，并優化了制冷系統，使性能更佳、能效比更高、運行更為可靠，安裝調試更為方便。雅居室外機可與雅居系列風管機、廚享廚房空調搭配。

二、產品性能與規格

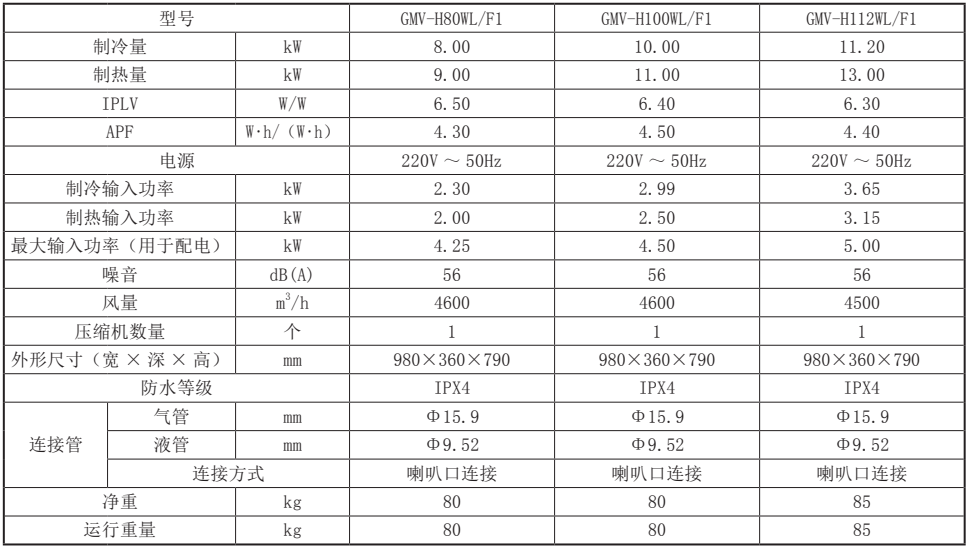

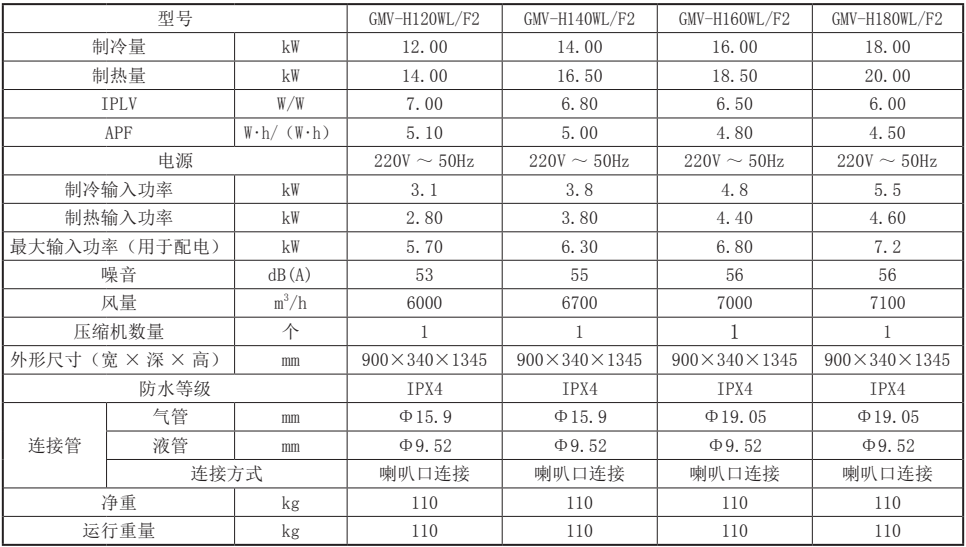

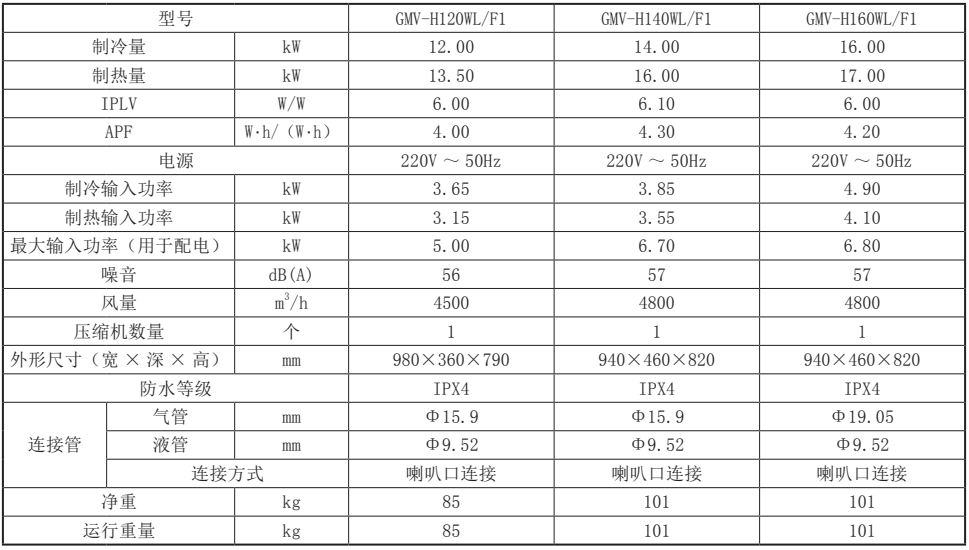

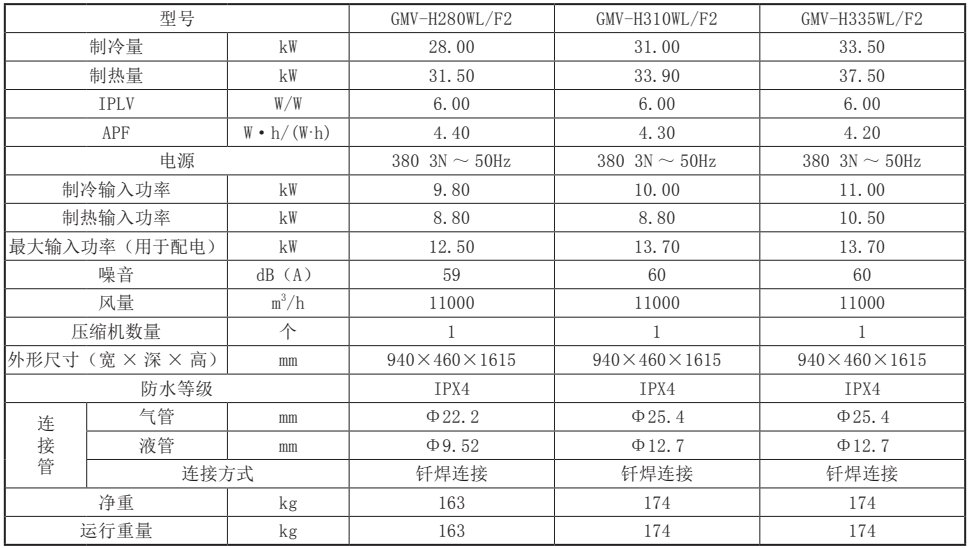

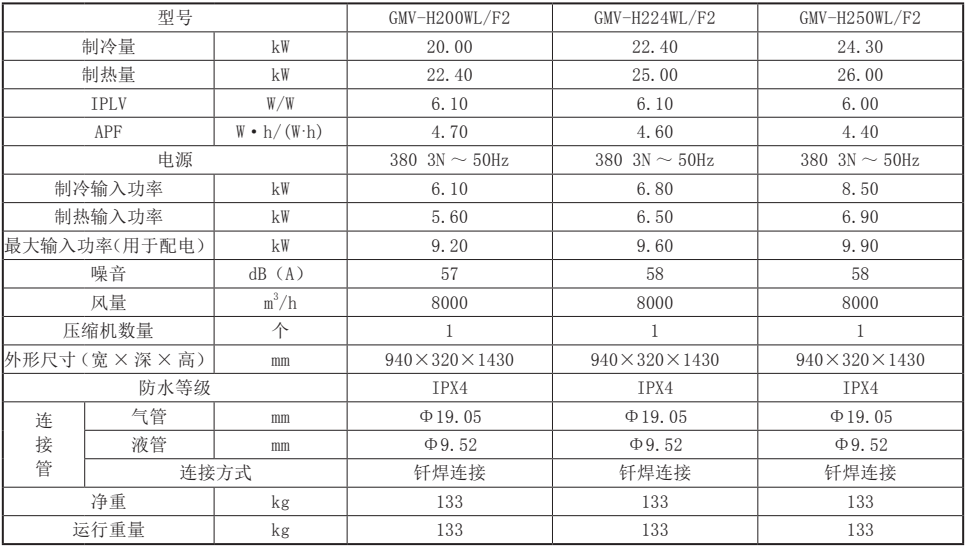

1、產品性能參數

注：

① 本機組設計執行標準 GB/T 18837-2015、GB 21454-2008。

② 以上制冷量測試工況：室內干球 / 濕球溫度（27/19℃）、室外干球 / 濕球溫度（35/24℃）；以上制熱量測試工況：室內干球

/ 濕球溫度（20/15℃）、室外干球 / 濕球溫度（7/6℃）。

③ 機組性能參數會因產品的改良有所改變，恕不另行通知。具體參數請以產品銘牌為準。

④ 噪音是在半消音室的測量值，實際運轉時由于環境的改變會稍微高點。

2、產品運行范圍

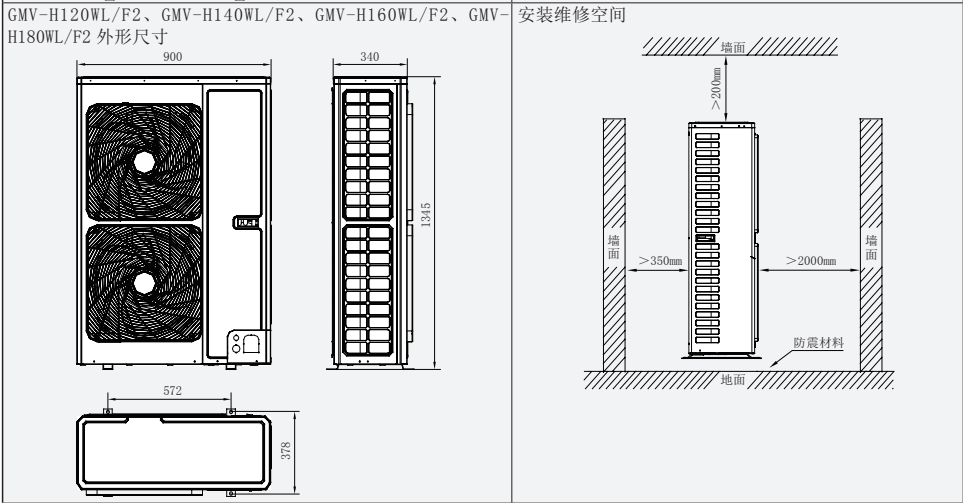

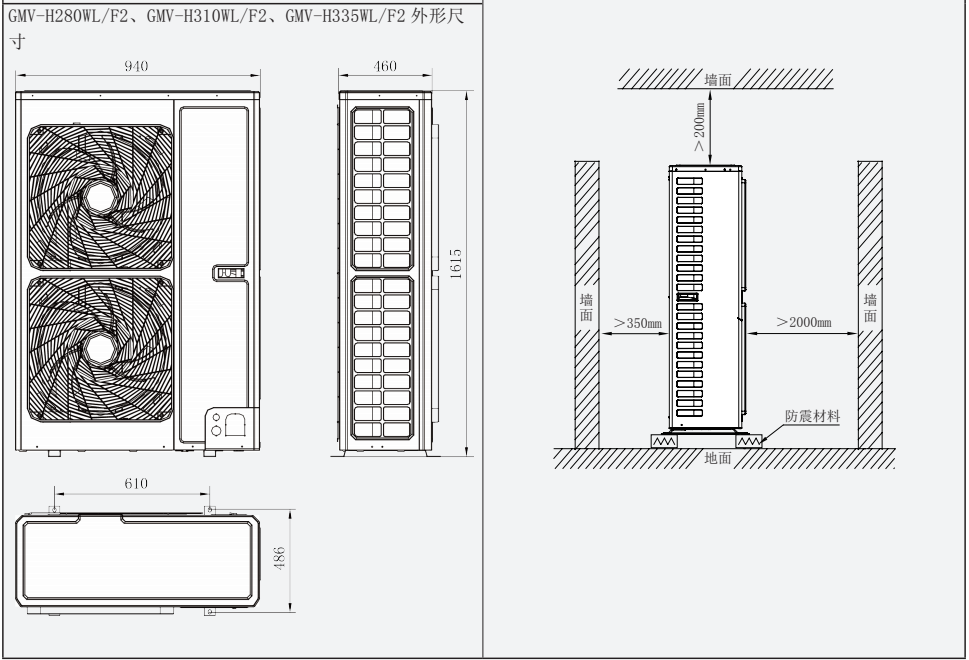

三、產品安裝

1、產品安裝注意事項

1.1 機組安裝基礎

必須是水泥或鋼制結構，應能承受機器的運行重量，并能隔音及震動，且上平面是水平的。機組的安裝基礎應預留排水槽。

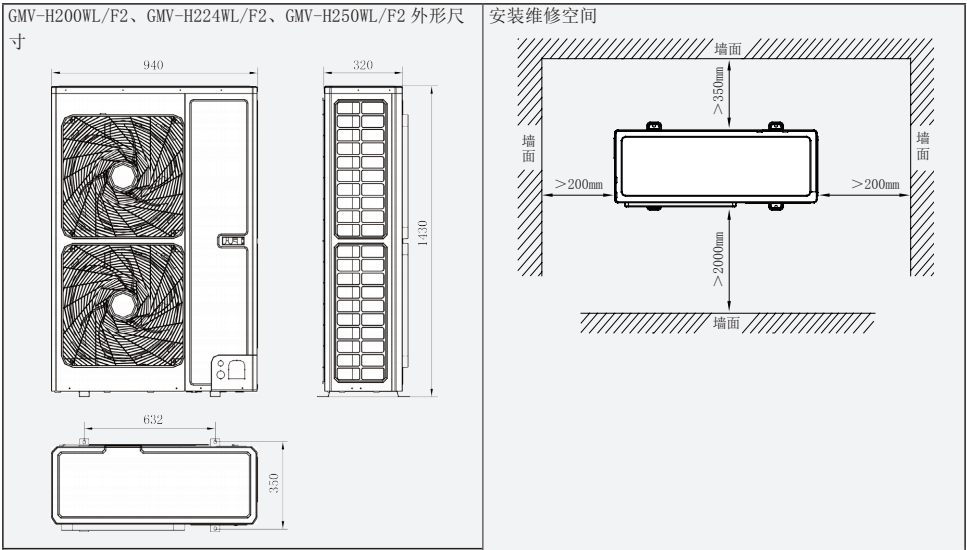

1.2 機組位置與環境

安裝處應充分考慮強風、臺風、地震的影響，加固安裝；應盡量免受火、易燃物、腐蝕性氣體或廢氣的影響；應預留通風空間；應采取適當?shù)拇胧?，盡可能減小噪音和振動。

室外機組安裝地點選擇：

◆ 室外機組必須安裝在穩定而堅固的支承面上。

◆ 室外機組和室內機組應盡可能相互靠近，盡量減少制冷管道的長度及彎角數。

◆ 避免將室外機安置在窗下或建筑物之間，造成正常的運行噪音傳入室內。

◆ 選擇不受陽光直射、雨淋及其他直接輻射熱源的地方，若受陽光直曬或雨淋，應安裝有效的遮 陽板或防雨（雪）棚。

◆ 進出口氣流不受阻礙。

◆ 選擇安裝在通氣良好的地方，以便機器能吸入和排出足夠的空氣。

◆ 不安裝在有易燃易爆物品及嚴重灰塵、鹽霧等污染性空氣的地方。

空調室外機組進出風口不可安裝引風管道。空調機組在室內制熱時，冷凝水將從室外機底架上留下，當室外空氣的溫度低于 0℃（32 ℉）時，冷凝水會結冰。室外機組設置防雨棚時應注意不得影響機組散熱。

1.3 機組管路連接

為避免在連接管上冷凝結露，管必須用保溫材料和膠帶包扎與空氣隔絕。懸空的連接管路應做好支

撐，支撐之間距離不超過 1m。

1.4 電氣安裝

◆ 所有電氣安裝必須由專業人士按國家和當?shù)胤?、?guī)章進行。

◆ 機組必須可靠接地，符合 GB 50169-2016 相關要求。

◆ 現場接線時請以機身所貼線路圖為準。
